16路音频矩阵ADM16

性能参数

ADM系列产品是一款高性能的数字音频处理设备，主要应用于会议、戏院、迪厅、音乐厅等场景。

该系列音频处理器是采用先进的DSP处理技术，最大支持16路模拟输入和16路模拟输出的音频信号处理。

支持手机、平板控制与分布式云控制

输入每通道：前级放大、信号发生器、扩展器、压缩器、5段参量均衡

输出每通道：31段图示均衡、延时器、分频器、限幅器

支持全功能矩阵混音功能

支持自动混音

支持反馈消除、回声消除、噪声消除等音频处理算法

支持中控命令

支持场景预设功能

具有断电自动保护记忆功能

会议扩声系统

处理器可接入电容话筒，本地输出连接功放和音箱，以输出通道上的音箱处理模块对信号进行修饰和处理，输出信号还可通过Dante接口送至带有Dante接口的录音设备，如带有Dante的虚拟声卡的计算机等。采用简洁的控制面板通过UDP控制处理器，可实现音量调整和场景调用等功能。

Dante应用

Dante网络突破了空间限制，应用场景非常广泛。它可以将所有支持Dante协议的设备接入到同一个局域网中。通过级联两台DSP可实现最高32支模拟话筒和32支Dante话筒的接入，每台处理器首先将自身接入的话筒先进行第一级自动混音，混音后的信号再通过主处理器的自动混音器进行第二级自动混音，以便更多的话筒接入搭建更大的自动混音矩阵。两级的自动混音工作模式，满足一般的应用场合。

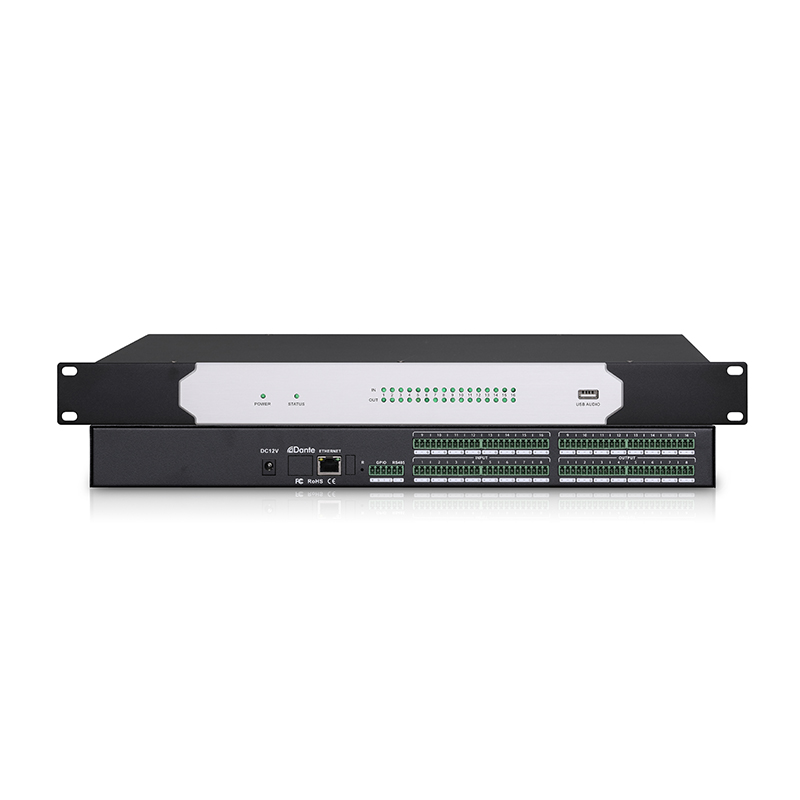

① POWER 电源接口：连接110V-­­­­­220V交流电源，翘板开关控制处理器电源。

② ETHERNET 网络控制接口：通过连接此网口，客户端电脑可以调试和监控设备。

③ Dante 网络接口：用于连接Dante音频网络。

④ RS232+RS485接口：连接控制终端或中控设备。

⑤ GPIO接口：8 路逻辑输出，带 4 对通用接地引脚。激活时逻辑输出走低(0V)，未激活时内部拉高（5V)，可直接点亮外部 LED指示灯。 逻辑输出可由设备设计中的逻辑输出控制模块驱动。可在软件中设置极性和门限。

⑥ OUTPUT模拟信号输出接口：可以连接功放、有源音箱等设备。

⑦INPUT 模拟信号输入接口：可以连接麦克风、DVD等设备。
